空心线圈

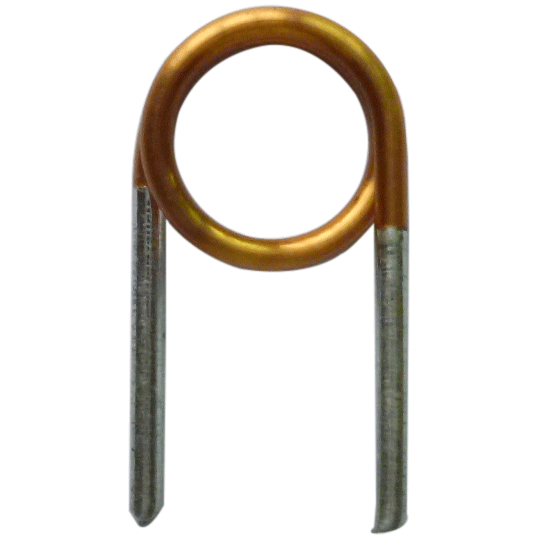

发布时间:2019-09-18-22172![空心线圈实物图片](http://www.gladsum.com/uploads/image/120424100448.gif)
东莞市欣永电子专业生产空心线圈,产品符合RoHS要求,生产的空心线圈品质可靠。空心线圈结构简单,设计便易,负荷电流大,可在高频下使用。
空心线圈适用于广泛使用在移动电话、VCO、TCXO电路和射频收发器模组、全球定位系统、无线网络、蓝牙模组、通讯设备、液晶电视、摄影机、笔记型电脑、喷墨印表机、影印机、显示监视器、游戏机、彩色电视、录放影机、光盘机、摄影机、数位相机、汽车电子产品、共模滤波器、多频变压器、阻抗变压器、平衡及不平衡转换变压器、抑制电子设备EMI噪音、个人电脑及外围设备的USB线路、液晶显示面板、低压微分信号、汽车遥控式钥匙等等。
空心线圈结构
空心线圈由外皮绝缘线在圆状,方状体上顺时针绕、逆时针绕,绕制完后脱模出来。顺时针绕、逆时针绕所产生的磁场方向刚好是相反的。
空心线圈磁场方向也是用右手螺旋定则来判断,具体方法是:右手握住螺线管,让四指指向线圈中的电流流动方向,大拇指所指方向为磁场方向,如下图。空心线圈二只引脚的出线方式,可多样化,可根据产品机械要求弯脚,空心线圈二引脚表面处理可剥皮镀锡。
空心线圈计算
空心线圈电感量计算有多种公式方法,我们在进行空心电感电感量计算是要根据实际情况合理选用空心线圈电感计算公式,进行合理准确的计算,保证空心线圈电感量计算的准确性。下面介绍几种空心线圈的电感量计算的公式方法:
1、空心线圈电感量的线圈电感计算公式:l=(0.01*D*N*N)/(L/D+0.44)
D------线圈直径
N------线圈匝数
D----线径
H----线圈高度
W----线圈宽度
单位分别为毫米和mH。
在实际应用中,很多时候,为了节省时间,确保数据的精确性,空心线圈电感量计算都会用到软件来进行计算,计算方法如下:
空心线圈电感量计算软件一个经验计算公式:L=(k*μ0*μs*N2*S)/l
μ0 为真空磁导率=4π*10(-7)。(10的负七次方)
μs 为线圈内部磁芯的相对磁导率,空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积,单位为平方米
l 线圈的长度, 单位为米
k 系数,取决于线圈的半径(R)与长度(l)的比值。
计算出的电感量的单位为亨利。
k值表:
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12
空心线圈适用
空心线圈广泛适用微波技术、电源滤波、通讯发射、接收、音像技术、电视技术,无线电波接收诣振,陷波。
空心线圈的作用是什么:
1、空心线圈阻流作用
空心线圈线圈中的自感电动势总是与线圈中的电流变化抗。空心线圈对交流电流有阻碍作用,阻碍作用的大小称感抗xl,单位是欧姆。它与电感量l和交流电频率f的关系为xl=2πfl。
2、调谐与选频作用
空心线圈与电容器并联可组成lc调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等,则回路的感抗与容抗也相等,于是电磁能量就在电感、电容来回振荡,这lc回路的谐振现象。谐振时电路的感抗与容抗等值又反向,回路总电流的感抗最小,电流量最大(指 f="f0"的交流信号),lc谐振电路具有选择频率的作用,能将某一频率f的交流信号选择出来。
空心线圈的安装和使用注意事项
任何电子设备中的电子元器件安装板,都是经过工程技术人员根据使用的各种元器件的性能特点,精心安排、全面布局、合理设计出来的。作为空芯线圈的使用安装者,注意如下的几个问题就可以了。
空心线圈编号表示
Ø0.5
|
X
|
4.5
|
X
|
11.5T
|
-
|
7
|
R
|
(1)
|
|
(2)
|
|
(3)
|
|
( 4)
|
(5)
|
(1). 线径(Wire Gauge ) : ,线径0.5mm(Wire Gauge: 0.5mm) (0.5)
(2). 线圈内径4.5mm(Internal Diameter) : ( 4.5)
(3). 绕线圈数(Number of turns: 11.5T ) ( 11.5T )
(4). 脚长6.0mm(Lead length : 6.0mm ref ): ( 6 )
(5). 绕线方向,R代表顺绕,L代表反绕(Winding direction :R is Clockwise,L is Count
