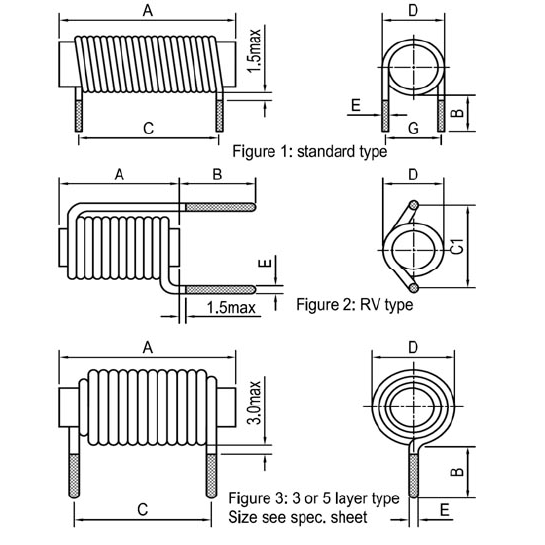

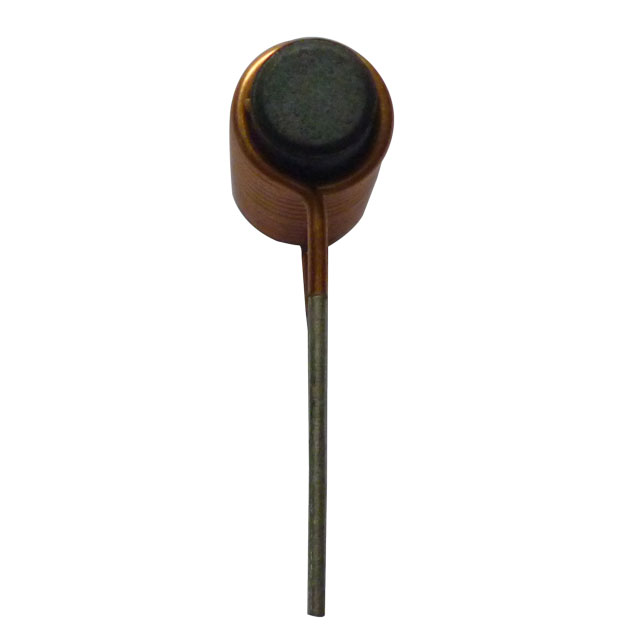

一、磁棒电感图型及尺寸( SHAPE AND SIZE) 单位 mm
| 欣永型号 | A max | Bmin | Dmax |
|---|---|---|---|
| PKR0210 | 10.5 | 5.0 | 3.5 |
| PKR0212 | 12.5 | 5.0 | 3.5 |
| PKR0310 | 10.5 | 5.0 | 5.0 |
| PKR0312 | 12.5 | 5.0 | 5.0 |
| PKR0315 | 15.5 | 5.0 | 5.0 |
| PKR0320 | 20.5 | 5.0 | 5.0 |
| PKR0325 | 25.5 | 5.0 | 5.0 |
| PKR0410 | 10.5 | 5.0 | 6.5 |
| PKR0412 | 12.5 | 5.0 | 6.5 |
| PKR0415 | 15.5 | 5.0 | 6.5 |
| PKR0420 | 20.5 | 5.0 | 6.5 |
| PKR0425 | 25.5 | 5.0 | 6.5 |
| PKR0430 | 30.5 | 5.0 | 6.5 |
| PKR0510 | 10.5 | 5.0 | 8.0 |
| PKR0515 | 15.5 | 5.0 | 8.0 |
| PKR0520 | 20.5 | 5.0 | 8.0 |
| PKR0525 | 25.5 | 5.0 | 8.0 |
| PKR0530 | 30.5 | 5.0 | 8.0 |
| PKR0612 | 12.5 | 5.0 | 9.0 |
| PKR0615 | 15.5 | 5.0 | 9.0 |
| PKR0620 | 20.5 | 5.0 | 9.0 |
| PKR0625 | 25.5 | 5.0 | 9.0 |
| PKR0630 | 30.5 | 5.0 | 9.0 |
| PKR0635 | 35.5 | 5.0 | 9.0 |
| PKR0815 | 15.5 | 5.0 | 11.0 |
| PKR0820 | 20.5 | 5.0 | 11.0 |
| PKR0825 | 25.5 | 5.0 | 11.0 |
| PKR0830 | 30.5 | 5.0 | 11.0 |
| PKR1020 | 20.5 | 5.0 | 13.0 |
| PKR1025 | 25.5 | 5.0 | 13.0 |
| PKR1030 | 30.5 | 5.0 | 13.0 |
| PKR1035 | 35.5 | 5.0 | 13.0 |
| PKR1040 | 40.5 | 5.0 | 13.0 |
磁棒电感一览表
| 磁棒电感型号 | 电感值 | 电流(A） | 自谐频率 |
|---|---|---|---|
| PKR0210 | 0.5~5.0uH | 0~2 | 120K~25MHZ |
| PKR0212 | 0.5~5.0uH | 0~2 | 120K~25MHZ |
| PKR0310 | 0.5~10uH | 0~3 | 120K~25MHZ |
| PKR0312 | 0.5~10uH | 0~3 | 120K~25MHZ |
| PKR0315 | 0.5~12uH | 0~3 | 120K~25MHZ |
| PKR0320 | 0.5~12uH | 0~3 | 120K~25MHZ |
| PKR0325 | 0.5~15uH | 0~3 | 120K~25MHZ |
| PKR0410 | 0.5~10uH | 0~8 | 120K~25MHZ |
| PKR0412 | 0.5~10uH | 0~8 | 120K~25MHZ |
| PKR0415 | 0.5~15uH | 0~8 | 120K~25MHZ |
| PKR0420 | 0.5~15uH | 0~8 | 120K~25MHZ |
| PKR0425 | 0.5~20uH | 0~8 | 120K~25MHZ |
| PKR0430 | 0.5~20uH | 0~8 | 120K~25MHZ |
| PKR0510 | 0.5~10uH | 0~10 | 120K~25MHZ |
| PKR0515 | 0.5~12uH | 0~10 | 120K~25MHZ |
| PKR0520 | 0.5~20uH | 0~10 | 120K~25MHZ |
| PKR0525 | 0.5~20uH | 0~10 | 120K~25MHZ |
| PKR0530 | 0.5~20uH | 0~10 | 120K~25MHZ |
| PKR0612 | 1.0-10uH | 0~10 | 120K~25MHZ |
| PKR0615 | 1.0-12uH | 0~15 | 120K~25MHZ |
| PKR0620 | 1.0-20uH | 0~15 | 120K~25MHZ |
| PKR0625 | 1.0-30uH | 0~15 | 120K~25MHZ |
| PKR0630 | 1.0-30uH | 0~15 | 120K~25MHZ |
| PKR0635 | 1.0-30uH | 0~15 | 120K~25MHZ |
| PKR0815 | 1.0-10uH | 0~20 | 120K~25MHZ |
| PKR0820 | 1.0-20uH | 0~20 | 120K~25MHZ |
| PKR0825 | 1.0-30uH | 0~20 | 120K~25MHZ |
| PKR0830 | 1.0-30uH | 0~20 | 120K~25MHZ |
| PKR1020 | 1.0-10uH | 0~25 | 120K~25MHZ |
| PKR1025 | 1.0-30uH | 0~25 | 120K~25MHZ |
| PKR1030 | 1.0-30uH | 0~25 | 120K~25MHZ |
| PKR1035 | 1.0-30uH | 0~25 | 120K~25MHZ |
| PKR1040 | 1.0-30uH | 0~25 | 120K~25MHZ |
磁棒电感计算：L=AL*（N^2）
L:指的是电感量; AL:额定电感量； N: 线圈圈数; ^2: 平方

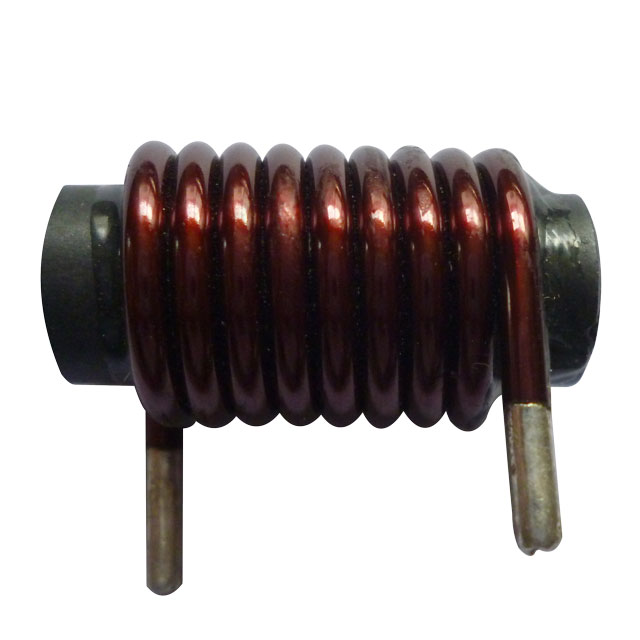

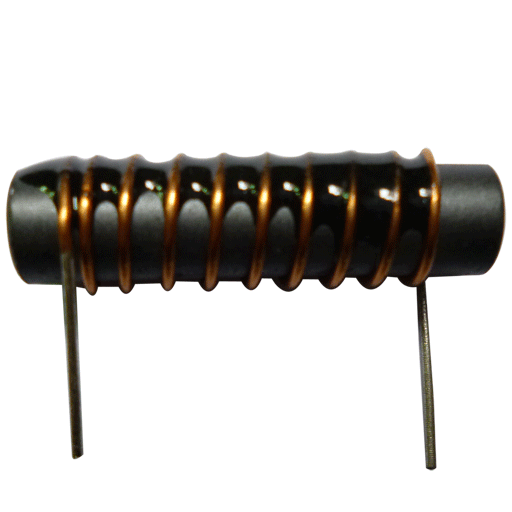

型号规格：PKRW0625-2R4M
磁棒尺寸：6*25
线径：0.55
圈数：9.5圈
电感量：2.4UH
磁棒电感的作用：
1.主要在开关电源做直流滤波用：在磁棒电感的磁通路中，需要经过很长的空气段，空气磁阻很大，能量集中于此，且空气磁路不会饱和。
2.对传导干扰信号进行抑制: 理论上对传导干扰信号进行抑制，要求抑制磁棒电感的电感量 越大越好，但对于磁棒电感来说，电感量越大，则分布电容也越大，两者的作用将会互相抵消。磁棒电感的阻抗开始的时候是随着频率升高而增大的，但当它的阻抗增大到最大值以后，阻抗反而随着频率升高而迅速下降，这是因为并联分布电容的作用。当阻抗增到最大值的地方，就是磁棒电感的分布电容与等效电感产生并联谐振的地方。磁棒电感主要是用于对低频干扰信号进行抑制，因此对一个频带很宽的干扰信号进行抑制，必须同时采用多个不同性质的电感才会更有效。
欣永电子是一家专业的磁棒电感线圈生产厂家，磁棒电感生产设备齐全，产品均符合环保要求。
磁棒电感规格书：
