一根载有直流电流I的长直导线在导线周围产生一圆形磁场，磁场强度H和磁感应强度B如图1-1所示。其关系是：

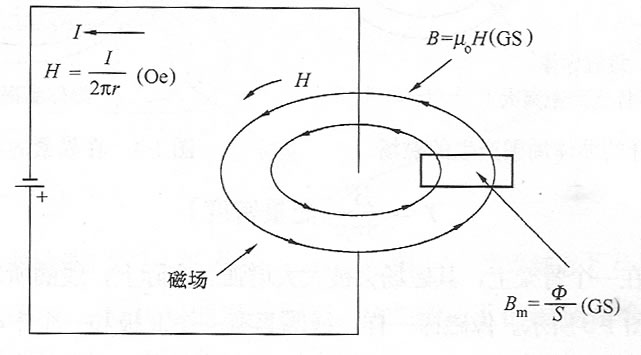

图1-1 载流导体产生的磁场

       一直导线周围磁通线的方向可用"右手定则"来决定：当用右手抓住导体，拇指的指向是电流流动的方向时，其他手指的指向就是磁通线的方向。这个电流方向是指惯常规定的电流方向，而不是电子流动的方向。 当电流以某一方向流过导线时，如图l-2(a)所示，罗盘的指针将指向一个方向。
         当导线中的电流方向相反时，如图1-2(b)所示，罗盘的指针也将反向。这表示磁场具有极性，即当电流I反向时，磁场强度H将随着电流反向。

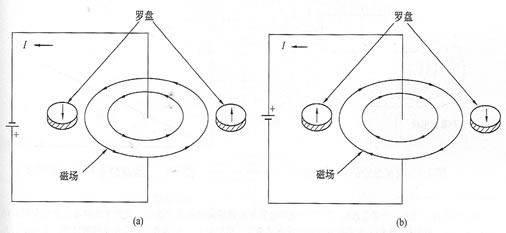

图1-2  罗盘表明磁场怎样改变极性
