D系列屏蔽贴片电感封装尺寸

发布时间:2014-09-08-17430

屏蔽电感封装
SHAPES AND DIMENSIONS（形状及尺寸）
(Unit:m/m)

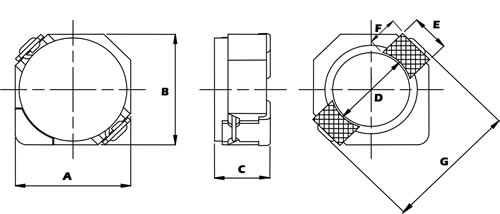

贴片功率电感封装
2D11/2D14/2D18/3D11/3D14/3D16/3D28

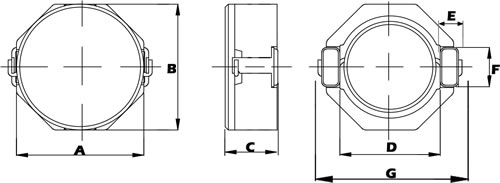

贴片功率电感封装
4D14/4D18/4D22/4D28/5D18/5D28/6D26/6D38

贴片功率电感封装
8D28/8D38/8D43

 屏蔽电感封装列表

  • Type
  • A(max)
  • B(max)
  • C
  • D
  • E
  • F
  • G
  • 2D11
  • 3.2
  • 3.2
  • 1.2
  • 2.1
  • 1
  • 0.7
  • 4.5
  • 2D14
  • 3.2
  • 3.2
  • 1.55
  • 2.1
  • 1
  • 0.7
  • 4.5
  • 2D18
  • 3.2
  • 3.2
  • 2.0
  • 2.1
  • 1
  • 0.7
  • 4.5
  • 3D11
  • 4.0
  • 4.0
  • 1.2
  • 2.8
  • 1.4
  • 1.2
  • 5.2
  • 3D14
  • 4.0
  • 4.0
  • 1.5
  • 2.8
  • 1.4
  • 1.2
  • 5.2
  • 3D16
  • 4.0
  • 4.0
  • 1.8
  • 2.8
  • 1.4
  • 1.2
  • 5.2
  • 3D28
  • 4.0
  • 4.0
  • 3.0
  • 2.8
  • 1.4
  • 1.2
  • 5.2
  • 4D14
  • 5.0
  • 5.0
  • 1.5
  • 1.5
  • 4.5
  • 4.5
  • 6.2
  • 4D18
  • 5.0
  • 5.0
  • 2.0
  • 1.5
  • 4.5
  • 4.5
  • 6.9
  • 4D22
  • 5.0
  • 5.0
  • 2.4
  • 1.5
  • 4.5
  • 4.5
  • 6.9
  • 4D28
  • 5.0
  • 5.0
  • 3.0
  • 1.5
  • 4.5
  • 4.5
  • 6.9
  • 5D18
  • 6.0
  • 6.0
  • 2.0
  • 2.0
  • 5.5
  • 5.5
  • 8.2
  • 5D28
  • 6.0
  • 6.0
  • 3.0
  • 2.0
  • 5.5
  • 5.5
  • 8.2
  • 6D26
  • 7.0
  • 7.0
  • 2.8
  • 2.0
  • 6.5
  • 6.5
  • 9.5
  • 6D28
  • 7.0
  • 7.0
  • 3.0
  • 2.0
  • 6.5
  • 6.5
  • 9.5
  • 6D38
  • 7.0
  • 7.0
  • 4.0
  • 2.0
  • 6.5
  • 6.5
  • 9.5
  • 8D28
  • 8.3
  • 8.3
  • 3.0
  • 6.3
  • 1.2
  • 2.5
  • 8.7
  • 8D38
  • 8.3
  • 8.3
  • 4.0
  • 3.6
  • 1.2
  • 2.5
  • 8.7
  • 8D43
  • 8.3
  • 8.3
  • 4.5
  • 6.3
  • 1.2
  • 2.5
  • 8.7

东莞市欣永电子有限公司为你提供屏蔽电感封装,屏蔽电感封装图等资料
